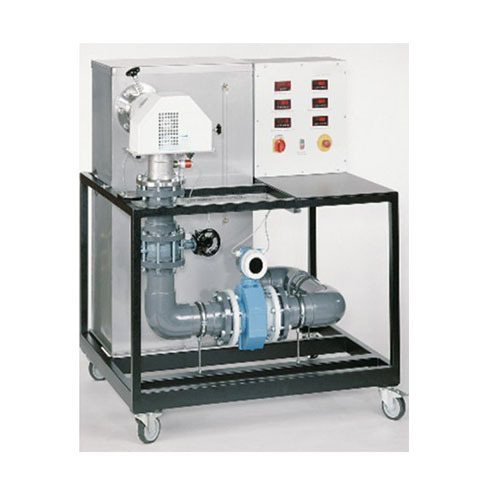

SMTF1034 Sistema de treinamento em turbina axial, equipamentos de treinamento em engenharia de fluidos, equipamentos educacionais, equipamentos de treinamento profissional.O sistema deve incluir os seguintes objetivos de treinamento:
Investigar os fundamentos da operação de turbinas axiais
Calcular a potência de saída
Calcular a eficiência
Registrar curvas características
Comparar experimentos e cálculos
Especificações técnicas mínimas exigidas (similares ou superiores a):
Sistema de circuito fechado de água
Deve ser equipado com uma carcaça transparente
Freio de corrente parasita ajustável e sem desgaste para carga da turbina
Vazão ajustável por meio de válvula
Turbina axial com potência de saída: aproximadamente 120 W a 3500 rpm, diâmetro externo do rotor: 50 mm e comprimento da pá: 5 mm
Bomba com consumo de energia: 1 kW, vazão máxima: aproximadamente 360 L/min e altura manométrica máxima: 13,4 m
Diâmetro do orifício de medição: 44 mm e sensor de pressão diferencial: 0 a 0,1 bar
Não são necessários dispositivos adicionais com cabos sujeitos a erros
Medição da velocidade da turbina com sensor óptico de velocidade
Faixa de medição da vazão: 500 L/min
Faixa de medição da pressão de entrada: 0 a 5 bar
Faixa de medição do torque: 0 a 2 Nm
Sistema montado em uma estrutura rígida com quatro rodízios
Unidade de aquisição de dados com software e funções de controle
Interface USB
PC Core i7, DVD+/-RW, 8 GB de RAM, disco rígido de 1 TB, mouse óptico, teclado multimídia, monitor LED (21")
