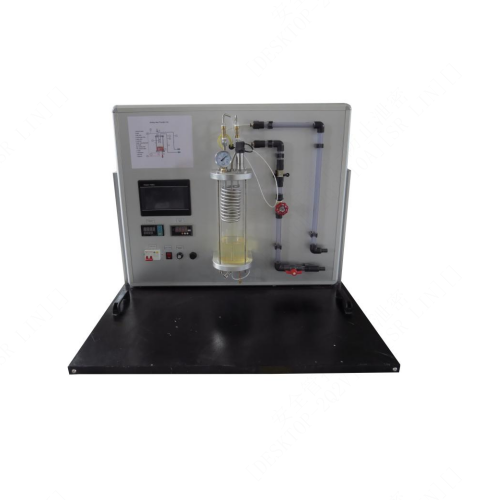

SMTH-ZT14 Unidade de Transferência de Calor por Ebulição - Pacote Didáctico para Formação em Transferência de CalorA ebulição de líquidos apresenta diferentes modos de ebulição, de acordo com a diferença de densidade do fluxo de calor do processo. A ebulição em membrana, que enfraquece a evaporação, e a ebulição nucleada, que acelera a evaporação, são questões importantes a considerar. A forma de limitar a densidade do fluxo de calor e controlar com precisão o limite de transição entre a ebulição em membrana e a ebulição nucleada, evitando danos na superfície de aquecimento, é um desafio importante enfrentado na experiência. A bancada de ensaios de transferência de calor por ebulição SMTH-ZT14 é um dispositivo de treino e ensino para a observação direta do processo de ebulição e evaporação de líquidos.
Todo o processo é realizado num tanque transparente, e um condensador sob a forma de uma bobina refrigerada a água é instalado para o controlo da temperatura em circuito fechado. O fluido experimental utilizado é o R1233ZD. Comparativamente à água, o seu ponto de ebulição é mais baixo, cerca de 18 °C, permitindo que todo o processo experimental seja realizado a uma temperatura e potência de aquecimento mais baixas. O caudal da água de refrigeração, a potência de aquecimento, a pressão e a temperatura de todos os pontos relevantes são registados por sensores instalados no circuito fechado. Os valores medidos são apresentados diretamente em formato digital no visor.
