SMT466 Equipamento didático para banco de capacitores, Equipamento para laboratório de eletricidade, Equipamento didático para treinamento profissional1. Introdução ao equipamento
1.1 Visão geral

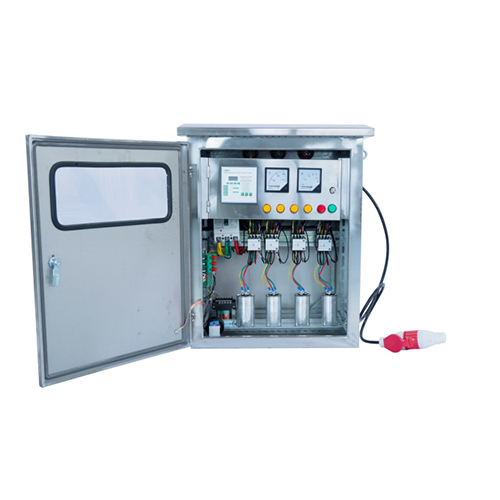

Esta caixa de compensação de potência reativa de baixa tensão é adequada para redes de distribuição rurais e urbanas e redes de distribuição internas de empresas industriais e de mineração. Realiza compensação de potência; também pode ser utilizada para compensação de potência reativa em redes de baixa tensão e equipamentos elétricos em fábricas, minas, indústrias petrolíferas, químicas, ferroviárias, portuárias e outros setores. Utilizando tecnologia de controle por microcontrolador, o sistema de medição do sinal de amostragem é analógico trifásico ou eletrônico trifásico. Os limites de medição e comutação podem ser definidos pelo usuário ou controlados por lógica fuzzy; o funcionamento é estável e confiável; o atuador que controla a comutação dos capacitores é dedicado a essa função. O interruptor capacitivo sem contato é adequado para situações em que a carga varia frequentemente.
O uso deste dispositivo oferece os seguintes benefícios:
Melhora o fator de potência da rede sem retorno de potência reativa
Estabiliza a tensão e melhora a qualidade da tensão de distribuição
1.2 Características
• Capacitores: 4 capacitores cilíndricos com dielétrico de polipropileno laminado, sendo 3 capacitores de 1 kvar e 1 capacitor de 3 kvar.
• Contatores: 4 de 20 amperes.
• Controlador: Automático.
• Gabinete: com grau de proteção IP54.
• Disjuntor termomagnético
• Proteção de entrada: disjuntor termomagnético.
• Nível máximo de proteção: 4 disjuntores termomagnéticos de 20 amperes.
• Tipo de tensão: trifásica.
• Tensão: 240V. Recursos adicionais
Recursos adicionais dos componentes acima:
Controlador automático de 6 níveis.
• Resistor de descarga em cada capacitor ou indutor limitador de sobrecorrente.
Luz indicadora
• Duas (2) luzes indicadoras, uma (1) vermelha e uma (1) verde.
Gabinete
• Gabinete metálico com chave.
• Um (1) transformador de comando e controle.
2. Parâmetros técnicos
Temperatura ambiente: -25℃~55℃ (Em locais com temperatura inferior a -25℃, existem produtos com tratamento especial.)
Umidade relativa do ar: umidade relativa máxima de 90% (a 20°C)
Condições ambientais: Ausência de meios explosivos ou inflamáveis, gases corrosivos para metais e poeira condutora que danifique o isolamento elétrico.
Intensidade máxima de precipitação: 50 mm/10 min
Faixa de flutuação de tensão: -15% a +10%
3. Lista de componentes e introdução detalhada
3.1 Parte principal:
Nº Nome
1 Controlador inteligente de compensação de potência reativa
2 Voltímetro
3 Amperímetro
4 Disjuntor
5 Bloco de terminais
6 Fio terra
7 Transformador CA
8 Transformador
9 Capacitor
10 Cabo de alimentação trifásico de cinco fios
11 Contator de fluxo
12 Luz indicadora amarela
13 Luz indicadora vermelha
14 Luz indicadora verde
3.2 Acessórios
Nº Nome Quantidade
1 Diagrama de fiação do equipamento 1
2 Manual do controlador inteligente de compensação de potência reativa 1
4. Lista de experimentos
Experimento 1 Requisitos de projeto e características funcionais do compensador de potência reativa inteligente
Experimento 2 Experimento de operação do controlador inteligente de compensação de potência reativa
