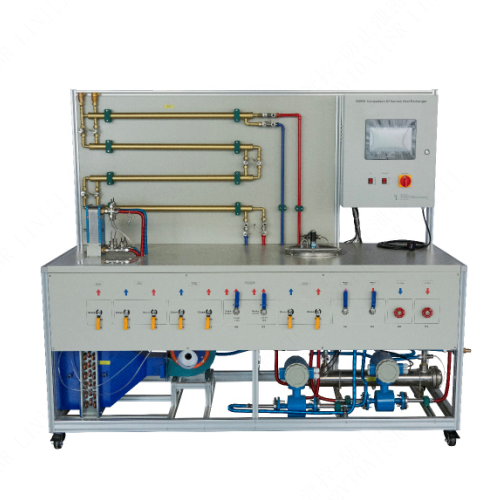

SMTH036 Comparação de vários permutadores de calor, sistema de treino, equipamento de ensino técnico, equipamento de demonstração, equipamento de laboratório térmicoO sistema deve abranger os seguintes objetivos de formação:
Estudo de processos de transferência de calor, como a transferência e condução de calor
Investigação do coeficiente de transferência de calor
Visualização de curvas de temperatura para diferentes permutadores de calor, tais como fluxo paralelo, contracorrente, fluxo paralelo cruzado e contracorrente cruzado
Realização de comparação entre diferentes permutadores de calor, tais como permutador de calor de placas, permutador de calor tubular, permutador de calor de casco e tubos, permutador de calor de tubos aletados e tanque agitado com camisa dupla e tubo helicoidal
Especificações técnicas mínimas exigidas (iguais ou superiores a):
Permutador de calor de placas água-água com o número de placas: 10, área de transferência de calor: cerca de 0,25 m² e potência: 15 kW
Permutador de calor tubular água-água com área de transferência de calor: 0,1 m²
Permutador de calor de casco e tubos água-água com potência: 13 kW
Permutador de calor de tubos aletados água-ar com área de transferência de calor: cerca de 2,7 m², caudal do ventilador: 770 m³/h e diferença de pressão do ventilador: 425 Pa
Depósito de mistura água-água com camisa dupla e tubo helicoidal
─Área de transferência de calor da camisa dupla: 0,15 m²
─Área de transferência de calor do tubo helicoidal: 0,16 m²
Conduta de ar
Ventilador
Conexões ajustáveis
Quadro de distribuição com displays digitais para temperatura, diferença de pressão e caudal
Deve incluir válvulas para ajustar o caudal e definir o caudal como: paralelo ou contracorrente
Inclui caudalímetro eletromagnético para água quente e fria
Sensor de pressão diferencial de água portátil: 0 a 1000 mbar
Sensor de pressão diferencial de ar fixo: 0 a 10 mbar
Gama de medição de caudal: 2x 0 a 3 m³/h
Intervalo de medição de temperatura: 10x 0 a 100 °C
Unidade geradora de água quente com visor digital
─Bomba com caudal: 2,3 m³/h e altura manométrica: 45 m
─2x Aquecedores: 3 kW
─Depósito: 70 L com dois visores para monitorização do nível
─Rotâmetro com intervalo de medição de caudal: 100 a 1000 L/h
─Intervalo de medição de temperatura: 80 °C
• Unidade de refrigeração a água com display digital
─ Capacidade de refrigeração: 3 kW
─ Bomba com caudal: 0,5 m³/h e pressão: 3 bar
─ Depósito: 33 L
─ Rotâmetro com intervalo de medição de caudal: 50 a 640 L/h
Instalado num carrinho rígido com quatro rodízios
Unidade de aquisição de dados com software
Interface USB
PC Core i7, DVD+/-RW, 8 GB de RAM, disco rígido de 1 TB, rato óptico, teclado multimédia, monitor LED de 21"
