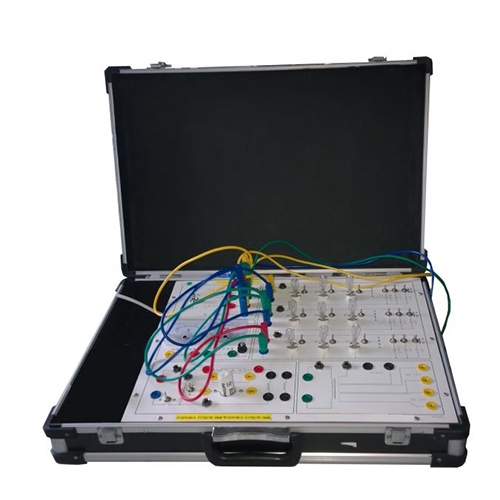

SMTE702 Caixa de Experimentos para Eletricista, Equipamentos de Laboratório Elétrico, Equipamentos Didáticos, Equipamentos para Formação Profissional1. Visão Geral
A caixa de experimentos de eletrotécnica é voltada principalmente para experimentos elétricos de alta tensão em "eletrotécnica" e "princípios de circuitos", como circuitos CA monofásicos, circuitos trifásicos e experimentos com lâmpadas fluorescentes. Esta caixa de experimentos inclui módulos e um painel de componentes integrados, todos feitos com conectores de segurança padrão europeu e fios para experimentos. Os fios são convenientes, têm contato confiável, longa vida útil e alta eficiência, prevenindo eficazmente o risco de choque elétrico. O painel frontal apresenta símbolos dos componentes e parâmetros principais para identificação do aluno. Visualmente, a estrutura da caixa de experimentos é compacta e prática, segura e confiável, aumentando efetivamente a capacidade inicial do aluno, além de ser fácil de manter e simples de usar. Pode atender a todos os tipos de experimentos típicos de escolas técnicas e de eletricidade do ensino médio.
2. Parâmetros técnicos
(1) Alimentação: trifásica 220 V + 10%, 50 Hz
(2) Indutância de acoplamento de um par.
(3) Transformador monofásico, relação de transformação de 36 V para 220 V, 50 W.
(4) Carga da unidade de farol trifásico, cada fase comporta apenas 3 lâmpadas de 15 W.
(5) Capacitância de carga trifásica, 0,47 µF/400 V, 1 µF/400 V, 2 µF/400 V, 3 unidades de cada tipo.
(6) Interruptor trifásico (apenas 1).
(7) Conjunto de componentes: 3 porta-fusíveis, 1 reator (20 W), 1 resistor de partida, 1 µF, 2 µF, 4 µF, etc.
Cabeça de voltímetro tipo ponteiro l
(8) Cabeça de amperímetro tipo ponteiro l.
(9) O disjuntor diferencial residual trifásico de quatro fios é uma peça para escolher e comprar, o usuário seleciona de acordo com as circunstâncias específicas.
