Name: Leis da Transferência de Calor Radiante/Módulo de Permutador de Calor - Modelo Didáctico - Equipamento Educativo de Transferência Térmica
Brand: MY SHOP
SKU: AFT111
Availability: InStock
Rating: 5 (1 reviews)

Description

AFT111 Leis da Transferência de Calor Radiante/Módulo de Permutador de Calor - Modelo Didáctico - Equipamento Educativo de Transferência Térmica
Características
• Unidade de bancada independente para demonstrar as leis da transferência radiante
• Simples de utilizar e não necessita de ferramentas: todas as peças intercambiáveis encaixam e deslizam numa estrutura de alumínio
• Uma caixa separada inclui controlos e visores de leituras experimentais
• Utiliza uma fonte de calor segura de baixa tensão e uma termopilha (sensor de fluxo de calor) para experiências de transferência de calor radiante
• Inclui placas com diferentes propriedades de absorção de calor e aberturas para experiências adicionais em transferência de calor
• Utiliza uma fonte de luz segura de baixa tensão, do tipo "esfera integradora", e um luxímetro (medidor de luz) para experiências de transferência de luz
• Inclui diferentes filtros óticos para experiências adicionais em transferência de luz
• Pode ser ligado a um Sistema Versátil de Aquisição de Dados
Resultados de Aprendizagem
Calor:
• Lei do inverso do quadrado (ou lei da distância/lei da área de Lambert), demonstrando que a radiação é inversamente proporcional ao quadrado da distância
• Lei de Stefan-Boltzmann, demonstrando a relação entre a radiação e a temperatura da fonte
• Lei de Kirchhoff, demonstrando que um corpo com boa emissividade apresenta também uma boa condutividade térmica Absorvidade
• Fator de área, demonstrando que a transferência de radiação depende da área exposta da fonte radiante
Luz:
• Lei do inverso do quadrado (ou lei da distância/lei da área de Lambert), demonstrando que a radiação é inversamente proporcional ao quadrado da distância
• Lei da direção de Lambert (ou lei do coseno), demonstrando que a radiação é proporcional ao coseno do ângulo entre o emissor e o recetor
• Transmitância e absorbância, demonstrando que os filtros óticos podem reduzir a intensidade da luz

Descrição

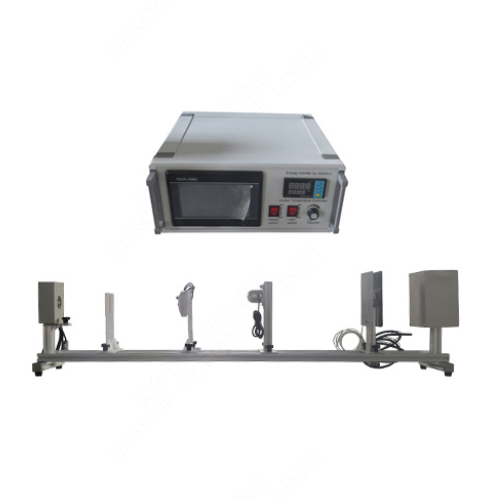

O equipamento tem duas partes: uma estrutura experimental em alumínio e uma caixa de controlo. A estrutura acomoda todas as peças da experiência e permite ao utilizador deslizar as peças facilmente para experiências de transferência de calor à distância. A caixa de controlo contém os controlos elétricos e apresenta as leituras medidas.
O utilizador encaixa diferentes peças na estrutura para medir a transferência radiante de fontes de luz e calor.
A fonte de calor utiliza um aquecedor elétrico de baixa tensão variável numa placa plana, criando uma fonte de calor de corpo negro com temperatura variável. Um termopar mede a temperatura da fonte de calor. Uma termopilha móvel mede a radiação térmica da fonte de calor a diferentes distâncias.
Isto permite experiências adicionais que mostram como o acabamento da superfície afeta a emissividade e a absortividade, e o fator de área para a transferência de calor.
A fonte de luz utiliza uma lâmpada de baixa tensão no interior de uma esfera integradora para criar uma luz difusa. Os alunos podem rodar a fonte de luz numa variedade de ângulos (mostrados numa escala de transferidor) para experiências de direção da luz. Um luxímetro móvel mede a radiação luminosa da fonte de luz a diferentes distâncias.
Um visor digital multilinha nítido na caixa de controlo exibe as temperaturas e a radiação luminosa ou térmica. Pode realizar testes com ou sem um computador ligado. No entanto, para testes mais rápidos e com um registo de resultados mais fácil, podemos disponibilizar o Sistema de Aquisição de Dados Versátil opcional (Versatile Data
Acquisition System). Este sistema oferece a captura, monitorização e exibição de dados precisos em tempo real, bem como o cálculo e a geração de gráficos de todas as leituras importantes num computador (computador não incluído).
Condições de Operação
Ambiente de operação:
Laboratório
Intervalo de temperatura de armazenamento:
–25°C a +55°C (quando embalado para transporte)
Intervalo de temperatura de operação:
+5°C a +40°C
Intervalo de humidade relativa de operação:
80% a temperaturas < 31°C, diminuindo linearmente para 50% a 40°C
Serviços Essenciais
Espaço na bancada:
Aproximadamente 1500 mm de largura x 500 mm de profundidade, mais espaço para um computador
Alimentação elétrica:
100 VCA a 240 VCA, 50 Hz a 60 Hz
- Fonte de calor: aquecedor cerâmico de 200 W; placa preta de Ø 100 mm (emissividade próxima de 1,0)
- À tensão máxima, a placa pode atingir mais de 300°C
- Fonte de luz: lâmpada de 40 W, difusor em vidro. Rotação de 180°
