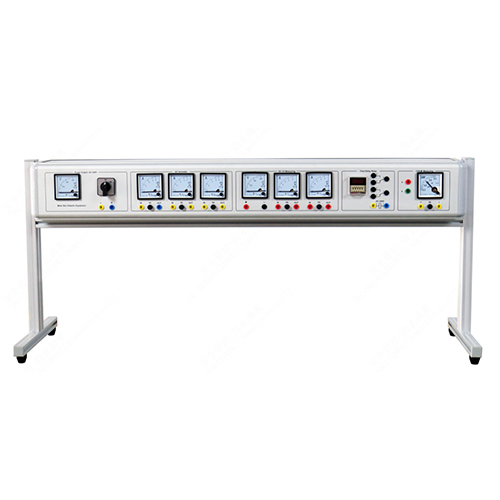

SMTE390 Equipamento didático para caixa de medidores, equipamento para laboratório de eletricidade, equipamento de ensino, equipamento educacional.1. Introdução ao Produto
1.1 Descrição do Produto
Este equipamento inclui voltímetro CA, amperímetro CA, voltímetro CC, amperímetro CC e medidor de fator de potência, sendo adequado para o ensino e avaliação de habilidades em cursos técnicos, profissionalizantes e técnicos de nível médio.
1.2 Características do Produto
(1) A mesa de treinamento possui estrutura em perfil de alumínio com base plana. O instrumento de medição e a fonte de alimentação para treinamento são instalados de forma integrada, facilitando o uso e reduzindo a possibilidade de danos.
(2) A mesa de treinamento possui um sistema de proteção de segurança eficiente.
(3) Um temporizador está integrado ao painel de instrumentos.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros de alimentação: monofásico CA 220 V ±10%
Condições de operação: temperatura ambiente -10℃ a +40℃ Umidade relativa <85% (25℃)
2.2 Dimensões e peso
Dimensões: 1274 mm × 407 mm × 553 mm
Peso: cerca de 10 kg
3. Nomes dos componentes do produto e introdução às suas funções
3.1 Corpo principal do produto
Nº Nome
1 Voltímetro CA
2 Interruptor de alimentação
3 Porta de saída de energia
4 Amperímetro CA
5 Voltímetro CC
6 Amperímetro CC
7 Temporizador de retardo
8 Medidor de fator de potência
3.2 Acessórios do produto
Nº Nome
1 Caixa de instrumentos para equipamentos de ensino
2 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, amarelo
3 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, verde
4 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, vermelho
5 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, azul
6 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, preto
7 Fusível 5A 5*20
4. Lista de configuração do produto
Nº Nome Quantidade
1 Voltímetro CA 1
2 Interruptor de alimentação 1
3 Porta de saída de energia 1
4 Amperímetro CA 3
5 Voltímetro CC 1
6 Amperímetro CC 2
7 Temporizador de retardo 1
8 Medidor de fator de potência 1
9 Caixa de instrumentos para equipamentos de ensino 1
10 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, amarelo 5
11 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, verde 5
12 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, vermelho 5
13 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, azul 5
14 Cabo de conexão de segurança de 4 mm, 1 metro, ponta dupla, preto 5
15 Fusível 5A 5*20 5
5. Lista de experimentos didáticos do produto (consulte o guia de experimentos para obter detalhes)
(1) Experimento de teste de amperímetro CA
(2) Experimento de teste de amperímetro CC
(3) Experimento de teste de atraso
(4) Experimento de teste de medidor de fator de potência
