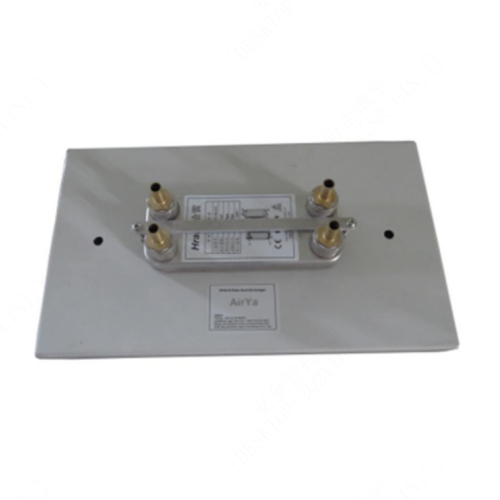

SMTH-ZT18 Pacote didático para formação em permutador de calor de placas e equipamentos de transferência de calor.O SMTH-ZT18 é um dos diferentes modelos de permutador de calor da bancada experimental. A parte experimental é um módulo didático para o estudo do desempenho da transferência de calor em permutadores de calor de placas. Durante a experiência, o SMTH-ZT18 é ligado ao SMTH-ZT17 para testes. O permutador de calor de placas é composto por duas placas com um formato especial e possui dois canais de fluxo separados. Quando a água fria e a água quente fluem através do permutador, parte da energia térmica da água quente é transferida para a água fria. A válvula no dispositivo de alimentação de água é utilizada para ajustar o caudal de água fria e quente.
O fluxo de água, através do conector rápido, permite ajustar a direção do fluxo, atendendo às necessidades dos projetos de troca de calor em diferentes direções, como a contracorrente e o fluxo descendente. Os sensores de temperatura na entrada e na saída registam a temperatura em cada ponto do circuito, e o valor medido é apresentado diretamente no visor. É também possível utilizar um software de aquisição de dados para registar a informação para processamento posterior e calcular outros parâmetros físicos, como o coeficiente de transferência de calor.
