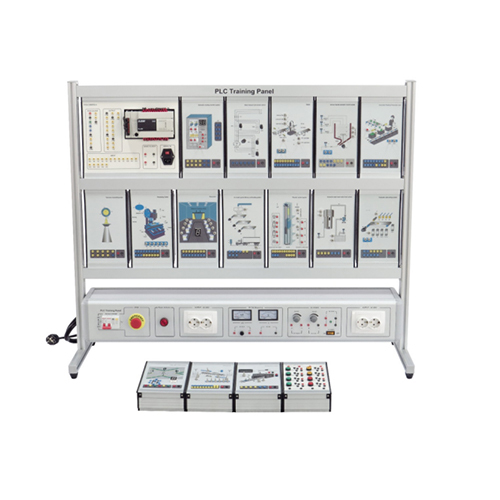

SMTE2346 Painel de treinamento em CLP, Equipamentos para laboratório elétrico, Equipamentos educacionais, Equipamentos de ensinoI. Visão Geral do Produto
1.1 Visão Geral
Este dispositivo de treinamento inclui um CLP Mitsubishi, módulos de simulação de treinamento e outros objetos de controle. Através de experimentos relevantes, você poderá se familiarizar com o uso básico do CLP Mitsubishi, métodos de programação e o uso do software de programação. Cultive o conhecimento e as habilidades correspondentes dos alunos, sendo adequado para ensino e avaliação de treinamento de habilidades em escolas técnicas, escolas profissionalizantes de nível superior e escolas técnicas de nível médio.
1.2 Características
(1) A plataforma de treinamento adota uma estrutura de coluna de perfil de alumínio, o instrumento de medição e a fonte de alimentação de treinamento são embutidos e integrados, e o circuito e os dispositivos de treinamento são combinados em uma caixa suspensa. As unidades são flexíveis, fáceis de usar e resistentes a danos.
(2) O circuito e os dispositivos experimentais são totalmente configurados e podem ser usados em combinação para completar o conteúdo de treinamento de vários cursos.
(3) A plataforma de treinamento possui um bom sistema de proteção de segurança.
II. Parâmetros de desempenho
Potência de entrada: monofásica 220V±10% 50Hz
Peso: <100kg
Dimensões: 1220*410*1070
Condições de operação: Temperatura ambiente -10°C～+40°C Umidade relativa <85% (25°C)
III. Lista de Componentes e Introdução Detalhada
3.1 Parte principal
Número Nome
1 Bancada de experimentos
2 Módulos de caixa suspensa para experimentos (17 unidades)
3 Caixa de alimentação
3.2 Componentes da caixa de alimentação
Número Nome
1 Disjuntor
2 Botão de parada de emergência
3 Luz vermelha
4 Tomada dupla AC220V
5 Amperímetro CC
6 Voltímetro CC
7 Botão de ajuste de corrente CC
8 Botão de ajuste de tensão CC
3.3 Lista de configuração do equipamento
Número Nome Quantidade
Componente 1 Caixa suspensa para PLC MITSUBISHI FX3U 32MR/ES-A 1
Componente 2 Caixa suspensa para simulação de máquina de venda automática 1
Componente 3 Caixa suspensa para simulação de controle de motor 1
Componente 4 Caixa suspensa para simulação de manipulador 1
Componente 5 Caixa suspensa para simulação de mistura de líquidos variados 1
Componente 6 Caixas suspensas para simulação de linha de produção de embalagens automáticas 1
Componente 7 Caixa suspensa para simulação de iluminação de torre de iluminação 1
Componente 8 Caixa suspensa para simulação de controle de centro de usinagem 1
Componente 9 Caixa suspensa para simulação de sensor de presença 1
Componente 10 Caixa suspensa para simulação de alimentação e carregamento automático 1
Componente 11 Caixa suspensa para simulação de experimento de elevador 1
Componente 12 Caixa suspensa para simulação de nível de água em torre d'água 1
Componente 13 Caixa suspensa para simulação de controle de triagem automática de correspondências 1
Componente 14 Caixa suspensa para simulação de semáforo 1
Componente 15 Caixa suspensa para simulação de sistema de controle de carrinho de transporte 1
Componente 16 Caixa suspensa para simulação de controle de temperatura 1
Componente 17 Caixa suspensa com botões 1
3.4 Acessórios
Número Nome Quantidade
1 Multímetro digital 1
2 Cabo de alimentação 1
3 Cabo elétrico azul de 2 mm 5
4 Cabo elétrico preto de 2 mm 10
5 Cabo elétrico vermelho de 2 mm 10
6 Cabo 1
7 Fusível 6
8 Pen drive 1
IV. Lista de Experimentos
Experimento 1 Experimento de simulação de máquina de venda automática
Experimento 2 Experimento de simulação de controle de motor
Experimento 3 Experimento de simulação de manipulador
Experimento 4 Simulação de mistura de múltiplos líquidos Experimento 5: Simulação de uma linha de produção de embalagens automáticas
Experimento 6: Simulação de uma torre de iluminação
Experimento 7: Simulação de um centro de usinagem
Experimento 8: Simulação de uma secretária eletrônica
Experimento 9: Simulação de um sistema automático de alimentação e carregamento
Experimento 10: Simulação de um elevador
Experimento 11: Simulação do nível da água em uma torre
Experimento 12: Simulação do controle de triagem automática de correspondências
Experimento 13: Simulação de um semáforo
Experimento 14: Simulação do sistema de controle de um carrinho de transporte
Experimento 15: Simulação do controle de temperatura
