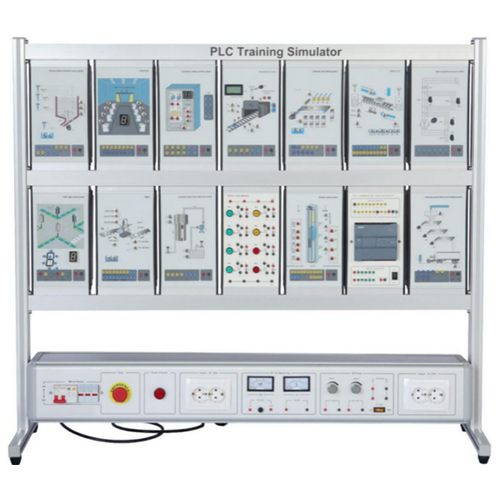

SMTE2494 Simulador de treinamento de CLP, Equipamento de laboratório elétrico, Equipamento didático, Equipamento para formação profissionalI. Visão Geral do Produto
1.1 Visão Geral
Este dispositivo de treinamento é um equipamento de ensino abrangente que integra o controlador PLC Siemens S7-1200 e múltiplos módulos de simulação de treinamento. Seu objetivo é permitir que os alunos compreendam profundamente e dominem o uso básico do PLC S7-1200, as habilidades de programação e a operação do software de programação relacionado, por meio de uma série de experimentos especialmente projetados. Este dispositivo é adequado não apenas para a prática de ensino de cursos de eletrônica, elétrica, automação e áreas afins em faculdades e escolas técnicas de nível superior, escolas técnicas de nível médio e escolas profissionalizantes, mas também para treinamento e avaliação de habilidades profissionais. Por meio desses experimentos, os alunos podem aprimorar seus conhecimentos teóricos e habilidades práticas, construindo uma base sólida para o futuro emprego e trabalho prático.
1.2 Características
(1) Projeto estrutural: A plataforma de treinamento adota uma estrutura de coluna de alumínio. Essa estrutura não é apenas estável e durável, mas também conveniente para que os alunos realizem as operações experimentais. Todos os instrumentos de medição e fontes de alimentação de treinamento são integrados à plataforma de treinamento, tornando todo o sistema de treinamento limpo e eficiente. Os circuitos e dispositivos experimentais são combinados na forma de módulos, e a coordenação entre cada unidade é flexível, permitindo que os alunos substituam e combinem rapidamente de acordo com as diferentes necessidades experimentais. Ao mesmo tempo, esse design também reduz significativamente o risco de danos ao equipamento.
(2) Funções experimentais: A configuração dos circuitos e dispositivos experimentais é muito completa e pode ser usada em combinação para concluir o conteúdo de treinamento prático para uma variedade de disciplinas. Isso significa que os alunos podem simular vários cenários de controle industrial por meio de diferentes combinações, como linhas de produção de embalagens automáticas, controle de semáforos, alimentação e carregamento automáticos, etc. Esses módulos multifuncionais enriquecem muito o conteúdo de ensino e ajudam os alunos a entender como sistemas complexos funcionam.
(3) Segurança: A segurança sempre foi a principal consideração no projeto de equipamentos de treinamento. Esta plataforma de treinamento possui um bom sistema de proteção de segurança, incluindo botão de parada de emergência, proteção contra sobrecarga, proteção contra curto-circuito e outras medidas de segurança para garantir a segurança dos alunos durante o experimento. Além disso, as condições de operação do equipamento incluem a faixa de temperatura ambiente e umidade relativa, garantindo a operação estável do equipamento em um ambiente de trabalho normal. Em resumo, com seu design estrutural flexível, configuração funcional abrangente e excelente desempenho de segurança, este dispositivo de treinamento prático oferece aos alunos uma plataforma ideal de aprendizado e prática, permitindo que dominem e apliquem a tecnologia de controle PLC em um ambiente seguro.
II. Parâmetros de desempenho
Tensão de entrada: monofásica 220V±10% 50Hz
Peso: <100 kg
Condições de operação: Temperatura ambiente -10℃ a +40℃; Umidade relativa <85% (25℃).
Dimensões: 1220 mm x 410 mm x 1070 mm
III. Lista de Componentes e Introdução Detalhada
3.1 Parte Principal
Número Nome
1 Módulo de caixa de suspensão experimental
2 Caixa de alimentação
3.2 Parte da Caixa de Alimentação
Número Nome
1 Disjuntor
2 Fusível
3 Interruptor de parada de emergência
4 Luz indicadora vermelha
5 Tomada de 6 furos estilo europeu AC 220V
6 Amperímetro DC
7 Voltímetro DC
8 Botão de ajuste de corrente DC
9 Botão de ajuste de tensão DC
3.3 Lista de Configuração do Equipamento
Número Nome Quantidade
Componente 1 Caixa de suspensão PLC S7-1200 1
Componente 2 Caixa de suspensão de botões 1
Componente 3 Caixa de suspensão de simulação de mistura de líquidos múltiplos 1
Componente 4 Caixa de suspensão de simulação de dispositivo de resposta 1
Componente 5 Caixa de suspensão de simulação de máquina de venda automática 1
Componente 6 Caixa de suspensão de simulação de controle de temperatura 1
Componente 7 Caixa de suspensão de simulação de controle de classificação automática de correspondência 1
Componente 8 Caixa de suspensão de simulação de sistema de controle de carrinho de transporte de material 1
Componente 9 Caixa de simulação de controle de motor 1
Componente 10 Caixa de suspensão de simulação de semáforo 1
Componente 11 Caixa de suspensão de simulação de manipulador 1
Componente 12 Caixa de suspensão de simulação de nível de água em torre de água 1
Componente 13 Caixa de suspensão de simulação de experimento de elevador 1
Componente 14 Caixa de suspensão de simulação de alimentação e carregamento automático 1
3.4 Acessórios
Número Nome Quantidade
1 Multímetro digital 1
2 Cabo elétrico azul de 2 mm 10
3 Cabo elétrico vermelho de 2 mm 5
4 Cabo elétrico amarelo de 2 mm 10
5 Cabo elétrico preto de 2 mm 5
6 Cabo de rede de 1,5 m 1
7 Fusível de 30 mA 5
8 Pen drive 1
3.5 Introdução às Funções dos Componentes
IV. Lista de Experimentos
Experimento 1: Simulação de linha de produção de embalagem automática
Experimento 2: Simulação de semáforo
Experimento 3: Simulação de alimentação e carregamento automático
Experimento 4: Simulação de controle de motor
Experimento 5: Simulação de controle de temperatura
Experimento 6: Simulação de robô
Experimento 7: Simulação de mistura de múltiplos líquidos
Experimento 8: Simulação de controle de classificação automática de correspondência
Experimento 9: Simulação de nível de água em caixa d'água
Experimento 10: Simulação de elevador
Experimento 11: Simulação de máquina de venda automática
Experimento 12: Simulação de sistema de resposta automática
Experimento 13: Simulação de iluminação da Torre do Céu
Experimento 14: Simulação de controle de centro de usinagem
Experimento 15: Simulação de sistema de controle de carrinho de transporte de materiais
