Kit de treinamento em eletrônica de potência, equipamentos para laboratório elétrico, equipamentos educacionais, equipamentos de ensino

SMTE173 Kit de treinamento em eletrônica de potência, equipamentos para laboratório elétrico, equipamentos educacionais, equipamentos de ensino
I. Produto
1.1 Visão Geral
Os kits de treinamento incluem diversos tipos de circuitos de aplicação de eletrônica de potência. Através de experimentos relacionados, o aluno pode se familiarizar com as características da eletrônica de potência, dominar os princípios e modos de controle, aprimorando seus conhecimentos e habilidades. São adequados para o ensino profissionalizante e avaliação de habilidades em faculdades técnicas, escolas técnicas de nível superior e técnico.
1.2 Características

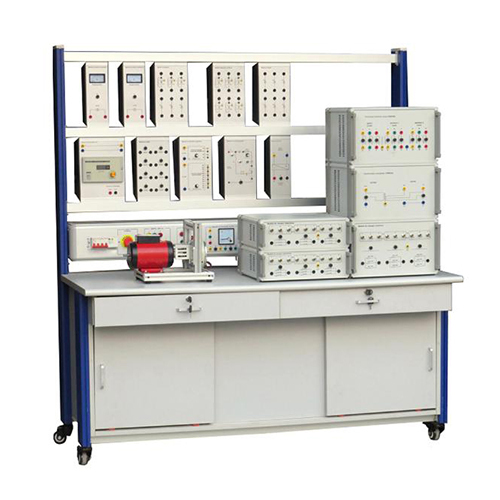

(1) Bancada de treinamento com estrutura de coluna de alumínio, fonte de alimentação integrada, segura e conveniente de usar, resistente a danos.
(2) Permite a instalação de unidades para experimentos, com ajuste flexível de altura para atender às diferentes necessidades do usuário.
(3) A plataforma de treinamento possui um sistema de proteção de segurança eficiente.
2. Parâmetros do componente
(1) Potência de entrada: trifásica, cinco fios, 380V±10% 50Hz
(2) Dimensões: 1600mm×400mm×950mm
(3) Potência total: <2,0KVA
(4) Peso: <100kg
(5) Condições de operação:
Temperatura ambiente: -10℃～+40℃
Umidade relativa: <85% (25℃)

3.1 Painel de controle de energia
O painel de controle de energia utiliza um perfil de liga de alumínio, com estrutura fechada e conexão única na parte inferior.
3.2 Caixa de energia
(1) Entrada de energia trifásica de cinco fios, testada com disjuntor diferencial residual (DR), possui botão de parada de emergência para interromper o fornecimento de energia em caso de emergência.
(2) O painel de controle possui dois medidores de tensão, um medidor de corrente, um medidor de potência e um medidor de potência não nominal.
(3) Equipado com indicador luminoso, tomada de alimentação padrão europeu e tomadas de segurança.
(4) Saída de corrente CA 220V interna, alimentação CC 220V, alimentação CC de armadura ajustável continuamente de 0 a 220V, com função de proteção contra curto-circuito.
Interruptor liga/desliga, proteção contra curto-circuito. - Fonte de alimentação CC +5V, -5V, +12V, -12V, +15V, -15V, 35V, -35V (500mA).
- Fonte de alimentação CA 18V, 0V, -18V, 15V, 0V, 15V.
- Conjunto de resistores.
- Conjunto de capacitores.
- Conjunto de indutores.
- Conjunto de potenciômetros de resistência variável.
- Conjunto de SCRs.
- MOSFETs, TRIACs, UJTs, PUTs, IGBTs, DIACS, diodos Zener, etc.
- Sinal de disparo de gate.
- Completo com manuais de treinamento e manuais eletrônicos.
- Fios de conexão e cabos patch.
Garantia: 1 (um) ano.
