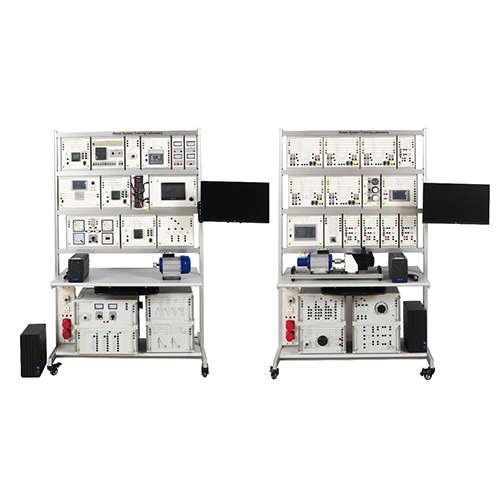

SMTE2522 Laboratório de Treinamento em Sistemas de Energia Elétrica, Equipamentos de Laboratório Elétrico, Equipamentos Didáticos, Equipamentos para Formação Profissional1. Introdução ao Produto
1.1 Descrição do Produto
O Laboratório de Treinamento de Sistemas de Potência é uma ferramenta de ensino para simulação da operação de sistemas de potência, análise de falhas, controle de proteção e prática operacional. A seguir, são apresentados os equipamentos experimentais comuns, suas funções e cenários de aplicação:
(1) Equipamentos básicos de simulação de sistemas de potência: simulam todo o processo de geração, transmissão, distribuição e consumo de energia para auxiliar os alunos na compreensão da estrutura básica e do princípio de operação do sistema de potência. Os equipamentos típicos incluem:
Modelo de gerador: simula geradores síncronos, geradores assíncronos, etc., e suporta experimentos de conexão à rede.
Modelo de transformador: transformador monofásico/trifásico, usado para experimentos de conversão e isolamento de tensão.
Simulador de linha de transmissão: parâmetros de linha ajustáveis (resistência, indutância, capacitância), simulando linhas de transmissão de diferentes comprimentos.
Sistema de barramento: estrutura de barramento duplo ou multi-barramento, suportando comutação de barramento e simulação de falhas.
(2) Equipamentos experimentais de proteção e controle:
Dispositivo de proteção de relé digital: proteção contra sobrecorrente, proteção diferencial, proteção de distância e outros módulos.
Simulador de falhas: simula curto-circuito e outras falhas. (3) Equipamentos de medição e monitoramento: monitoramento em tempo real da tensão, corrente, potência e outros parâmetros do sistema de energia, com suporte para registro e análise de dados. Equipamento típico: Instrumento multifuncional de medição de parâmetros elétricos: medição de tensão, corrente, fator de potência, harmônicos, etc.
1.2 Características do produto
1. O produto possui excelente desempenho de segurança elétrica, adota um excelente projeto de proteção e confiabilidade de aterramento.
2. O design do produto é bonito e de estrutura simples.
3. O produto adota medidas anticorrosivas e materiais sólidos, que são fortes e duráveis, prolongando consideravelmente a vida útil do produto.
4. O produto suporta digitalização e pode ler e ajustar parâmetros rapidamente por meio de software ou tela.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros da fonte de alimentação: trifásico de cinco fios AC380V
Condições ambientais de trabalho: temperatura ambiente -10℃～+40℃, umidade relativa < 85% (25℃)
2.2 Dimensões e peso
Dimensão 1: 1320mm*820mm*2150mm
Peso 1: 192kg
Dimensão 2: 1070mm*980mm*680mm
Weight 2: 203kg
3. Nomes dos componentes do produto e introdução às suas funções
3.1 Principais componentes do produto
Nº Nome Qtd.
1 Sistema de medição trifásico com interface Ethernet 3
2 Módulo PLC 1
3 Chave de proteção do motor, 3 polos, 1,8-2,5 A 1
4 Controlador de potência reativa 1
5 Módulo medidor de tensão e corrente CC 1
6 Módulo medidor de tensão e corrente CA 1
7 Controlador de tensão de excitação com desexcitação CC 200 V / 2 A 1
8 Sistema de freio do servomotor com cabo de encoder, cabo de alimentação e caixa de proteção 1
9 Unidade síncrona 1
10 Monitor de computador 2
11 Carga resistiva 3x 560 Ohm 1
12 Fonte de alimentação ininterrupta (UPS) 2
13 Motor assíncrono trifásico 1
14 Distribuição de energia protegida para estações de trabalho 2
15 Computador host 2
16 Bateria de capacitor comutável, 4 estados 1
17 Fonte de alimentação com disjuntor para motor trifásico, CA 1
18 Transmissão Modelo de linha 150km/300km 1
19 Carga indutiva trifásica, 1kW 1
20 Barramento duplo trifásico, campo de potência/saída 4
21 Módulo de chaveamento de potência com controle de 24V 5
22 Unidade de barramento duplo trifásica, painel de acoplamento 1
23 Placa de luz 230V 3
24 Relé de sobrecorrente temporizado 1
25 Chave estrela-triângulo 1
26 Sistema de medidor educacional de tensão/corrente/potência RMS 1
27 Motor/gerador síncrono trifásico 1
28 Servomotores 1
29 Carga ôhmica variável trifásica, 1kW 1
30 Carga capacitiva trifásica, 1kW 1
31 Fonte de alimentação com disjuntor para motor trifásico, CA 1
32 Transformador multifuncional trifásico, 1kW 1
3.2 Acessórios do produto
Nº Nome Qtd
1 4mm Cabo de conexão de segurança de 1 m com ponta dupla vermelha 10
2 Cabo de conexão de segurança de 4 mm de 1 m com ponta dupla verde 10
3 Cabo de conexão de segurança de 4 mm de 1 m com ponta dupla amarela 10
4 Cabo de conexão de segurança de 4 mm de 1 m com ponta dupla preta 10
5 Cabo de conexão de segurança de 4 mm de 1 m com ponta dupla azul 10
6 Cabo de conexão de segurança de 4 mm de 1 m com ponta dupla bicolor 5
7 Cabo de conexão de segurança de 4 mm azul 0,25 m ponta a ponta 5
8 Cabo de conexão de segurança de 4 mm vermelho 0,25 m ponta a ponta 5
9 Cabo de conexão de segurança de 4 mm preto 0,25 m ponta a ponta 5
10 Cabo de conexão de segurança de 4 mm amarelo 0,25 m ponta a ponta 5
11 Cabo de conexão de segurança de 4 mm verde 0,25 m ponta a ponta 5
12 Cabo de conexão de segurança de 4 mm bicolor 0,25 m ponta a ponta 5
13 Cabo de conexão de segurança de 4 mm de 2 m com ponta dupla preta 1
14 Cabo de conexão de segurança de 4 mm, 2 m, ponta dupla, vermelho 1
15 Cabo de conexão de segurança de 4 mm, ponta dupla, vermelho, sem condutor 1
16 Cabo de conexão de segurança de 4 mm, ponta dupla, preto, sem condutor 1
17 Cabo de dados USB 1
18 Fusível tubular 5*20 de 1 A 10
19 Fusível tubular 5*20 de 3 A 10
20 Fusível tubular 5*20 de 2 A 10
21 Fusível tubular 5*20 de 5 A 10
22 Fusível tubular 5*20 de 6 A 5
23 Conector em U preto 10
24 Conector em U vermelho 10
25 Multímetro 1
26 Multímetro com bateria de 9 V 2
27 Testador de fase 1
28 Pen drive 1
29 Cabo de alimentação britânico de três condutores, quadrado de 3*0,75 3
30 Cabo de rede de 2 m 2
31 Cabo de rede de 0,5 m 4
32 Switch 5 portas 100M 2
33 Placa de rede USB com fio USB 2.0 10/100 2
34 Cabo de alimentação industrial à prova d'água 2
35 Tomada de 6 posições com interruptor 2
36 Cabo para servomotor 1
37 Cabo conversor de interface UPS 1
4. Lista de experimentos didáticos do produto (consulte o guia de experimentos para obter detalhes)
(1) Demonstração funcional de um sistema de barramento duplo com carga (sem interrupção da comutação de ramificação)
(2) Demonstração funcional dos primeiros e segundos indicadores de potência
(3) Potência ativa e reativa de carga indutiva em conexão estrela-triângulo
(4) Potência ativa e reativa de carga capacitiva em conexão estrela-triângulo
(5) Potência ativa e reativa de carga resistiva em conexão estrela-triângulo
(6) Vários modos de operação de comutação
(7) Proteção contra sobrecorrente temporizada
(8) Elevação de tensão em linha aberta
(9) Acoplamento de barramento
(10) Circuito básico do sistema de barramento duplo
(11) Desfasamento na linha
(12) Relação entre queda de tensão e potência (13) Relação entre queda de tensão e comprimento da linha
(14) Perda de linha de capacitores e indutores no modelo de linha de teste
(15) Demonstração da função de compensação de potência reativa
(16) Função de conexão à rede e experimento de medição da sequência de fases
(17) Experimento de transformador sem carga e em curto-circuito
(18) Teste de saída de tensão do transformador
(19) Demonstração da função de partida estrela-triângulo
(20) Ensino da função do sistema de medidor de tensão/corrente/potência RMS
