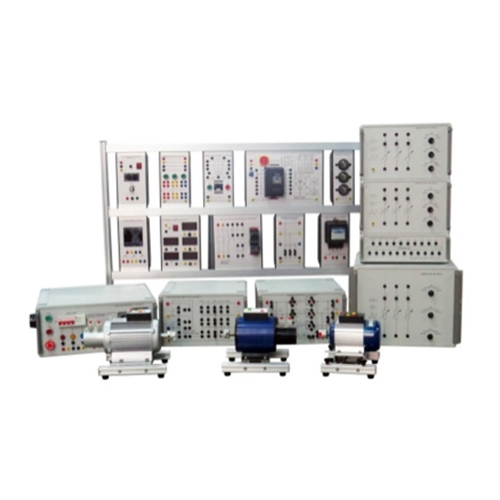

SMTE177 Sistema experimental de transmissão e distribuição de energia; Equipamentos de laboratório elétrico; Equipamentos educacionais; Equipamentos de ensino1. Visão geral do produto
1.1 Visão geral
Utilizando o kit de treinamento para transmissão e distribuição de energia, é possível montar um sistema completo de transmissão e distribuição de energia. Desde transformadores com chaves de derivação até disjuntores e modelos de linhas de transmissão de 415V, incluindo terminações de linha com impedância de surto. Diversos experimentos podem ser realizados no sistema de transmissão e distribuição, incluindo operação sem carga de cargas naturais, curtos-circuitos assimétricos e bidirecionais, compensação em série e em paralelo de linhas de transmissão e conexão do ponto neutro. É adequado para o ensino e avaliação de habilidades em cursos técnicos, profissionalizantes e técnicos de nível médio.
1.2 Características
(1) A plataforma de treinamento adota estrutura de perfil de alumínio e chapa metálica, com acabamento refinado, fácil de usar e resistente a danos.
(2) O circuito experimental e a configuração dos dispositivos são completos, abrangendo o conteúdo de treinamento de diversos cursos.
2. Parâmetros de desempenho
(1) Potência de entrada; AC380V±5%
(2) Dimensões: 1510mm×400mm×950mm
(3) Peso: <150kg
(4) Condições de trabalho: temperatura ambiente -10℃～+40℃ umidade relativa ＜85% (25℃)
3. Composição do equipamento
(1) Transformador trifásico TL415KV
(2) Linha de transmissão modelo 415V
Unidade inversora
Fonte de alimentação trifásica
Caixa de carga resistiva
Carga indutiva
Módulo de contator de potência
Compensação de falha à terra
Carga capacitiva
Capacitor de linha de transmissão TL 415 KV
Controlador de tensão de excitação
Contator trifásico com relé de sobrecarga
Medidor de potência trifásico
Medidor de energia (watt-hora)
Painel de controle analógico
Voltímetro CA e medidor CA
Módulo de lâmpada de carga
Motor assíncrono trifásico de gaiola de esquilo
Gerador síncrono trifásico
Gerador síncrono monofásico
Ponte de conexão elétrica
Cabo elétrico
4. Lista de experimentos
(1) Conexão de carga simétrica e assimétrica
(2) Tensão e controle de frequência através da unidade inversora
(3) Características do alimentador do transformador
(4) Circuito RL na linha de transmissão
(5) Circuito RC na linha de transmissão
(6) Circuito RLC na linha de transmissão
(7) Compensação de falta à terra e suas características
(8) Controlador de tensão de excitação com motor-gerador
(9) Características da tensão de geração de energia
(10) Medição da potência de cada linha
