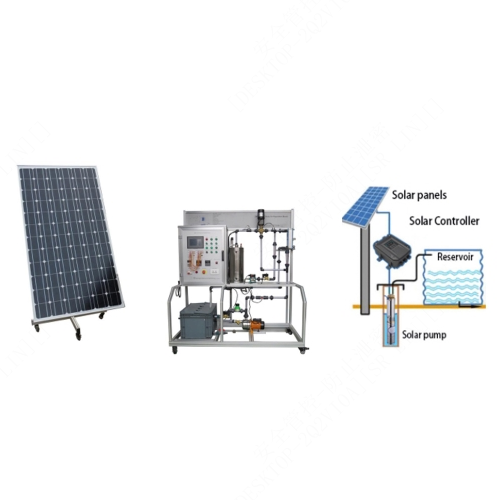

SMTG1043 Bancada de Bomba Solar, Equipamento Educativo, Treino de Habilidades Técnicas, Sistema de Treino de Energias Renováveis I. Objetivos do Treino 1.º Ligar e desligar o sistema de bombagem. 2.º Desligamento automático em condições de nível máximo e mínimo. 3.º Estudo da velocidade de funcionamento do regulador de bombagem: ajuste e redução da tensão. 4.º Comissionamento do sistema de bombagem com bateria solar. 5.º Comissionamento do sistema de bombagem solar sem baterias. 6.º Estudo do regime de funcionamento do regulador de bombagem. 7. Estudo da velocidade de operação do controlador de bombagem: variações do caudal bombeado. II. ESPECIFICAÇÕES TÉCNICAS: Tensão de alimentação: 230 V CA (fase, neutro e terra) Ligações de tensão de saída: Duas monofásicas: 230 V CA. Conector (monofásico) Diferencial magnetotérmico. Paragem de emergência. Módulo de Controlo de Bombagem Local: - Terminais de entrada da fonte de alimentação. - Conectores de medição. - Medidores internos: voltímetro e amperímetro. - Conversor CC/CC. - Terminais de saída. - Indicador LED de nível máximo. - Indicador LED de nível mínimo. - Conector de sinal do caudalímetro. - Conector de sinal de pressão. Interruptor de ligar/desligar. - Tensão de alimentação do módulo: 230 V CA. - Tensão nominal de funcionamento com controlador de bomba: aproximadamente 36 V. - Gama de tensão CC de funcionamento (sem regulador de bomba): entre (27-32) V - Potência de pico com regulador: aproximadamente 170 W. - Potência de saída do motor: aproximadamente 155 W. - Fusíveis. - Indicador LED. - Terminais de saída CC. - Tomadas auxiliares. - Fusível de proteção. - Interruptor de ligar/desligar. - Tensão de saída: 36 VDC. - Potência: aproximadamente 145 W. - Multímetro digital com cabos de ligação dupla de 4 mm para facilitar as interligações (tensão, corrente, resistência, etc.). - Sistema de bombagem com estrutura robusta em alumínio: Os principais elementos metálicos são feitos de aço inoxidável. - Esquema no painel frontal. - Tanque de bombagem. - Tanque de acumulação. - Bomba de pressão. - Tensão da bomba: entre 27 e 32 V. - Intensidade de bombagem: aproximadamente 4 A. - Válvula manual. - Sensor de nível máximo do depósito. - Sensor de nível mínimo do poço. - Manómetro de pressão da tubagem. - Medidor de caudal analógico. - Válvula de drenagem. - Tubos e condutas. - Multímetro. - Interface (placa SCADA) para aquisição de dados. - Cabos de alimentação. Kit fotovoltaico de aproximadamente 300W com regulador e instrumentos de medição. - Software interativo com cursos e exercícios com correção para uma melhor aprendizagem. - Abordagem de diferentes aspetos e problemas relacionados com o bombeamento solar. - Software SCADA para manutenção remota. - Manual em inglês.
