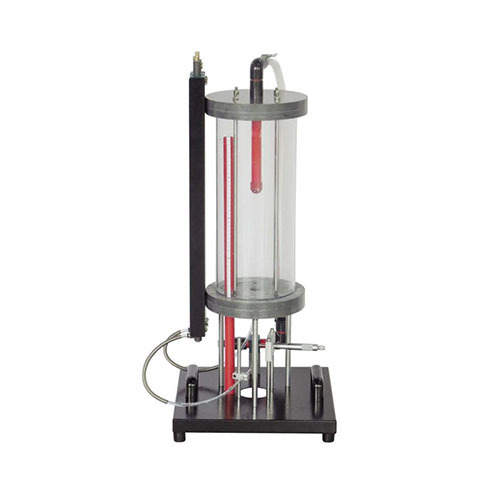

SMTFHM 150.12 Fluxo vertical de um tanque, equipamentos de treinamento em engenharia de fluidos, equipamentos de ensino, equipamentos didáticos1. Introdução ao equipamento
Em condições de fluxo em dutos, a perda de vazão é uma preocupação maior do que a resistência ao fluxo. Embora uma alta resistência frequentemente signifique grandes perdas, como elas correspondem a mudanças no momento e na energia, respectivamente, suas essências são diferentes.
O fluido produz perda de momento e perda de energia na camada limite. Nesse momento, as tendências de mudança da resistência e da perda são consistentes. Mas na área de esteira, a perda de momento na borda de fuga do objeto e a uma certa distância atrás dele são basicamente as mesmas, mas a perda de energia é bastante diferente. Em outras palavras, o fluido só produz resistência na superfície em contato com o objeto. Uma vez que se afasta do objeto, ele deixa de produzir resistência. No entanto, a perda de velocidade na área de esteira continuará causando cisalhamento a jusante, e as perdas de vazão continuarão a ocorrer.
Portanto, é muito necessário estudar a perda de vazão. Para facilitar um estudo mais intuitivo da perda de vazão, fabricamos um dispositivo de aprendizagem profissional, que pode nos ajudar a entender e aprender sobre perda de vazão. O dispositivo de fluxo vertical SMTFHM 150.12, proveniente de um tanque de armazenamento, é utilizado para estudar as perdas de fluxo durante a descarga através de uma abertura para o ambiente externo. Ele permite estudar as perdas em diferentes taxas de fluxo.
2. Dados técnicos
Parâmetros gerais do dispositivo:
Dimensões: 400 mm (comprimento) x 400 mm (largura) x 870 mm (altura)
Peso: aproximadamente 18 kg
Parâmetros do tanque de água experimental:
Capacidade: aproximadamente 13 L
Altura de transbordamento: 400 mm
Vazão máxima: 14 L/min
Parâmetros do manômetro diferencial de tubo duplo:
Faixa de medição: 0...500 mm
Parâmetros do micrômetro:
Faixa de medição: 0...10 mm
Parâmetros dos acessórios do bocal de saída (consulte a imagem abaixo):
Bocal de canal: 12 mm
Bocal cônico: 30 mm - 12 mm
Bocal de orifício: 12 mm - 24 mm
Bocal cônico: 24 mm - 12 mm
Bocal circular: R9 (raio) - 12 mm
A estrutura e as dimensões de cada tipo de bocal são as seguintes:
3. Componentes do equipamento
Nº Nome Nº Nome
1 Válvula de escape 7 Régua de medição de deslocamento em milímetros
2 Tubo de transbordamento 8 Tubo de Pitot
3 Cesto de equalização de água de entrada 9 Suporte do tubo de Pitot
4 Manômetro diferencial de tubo duplo 10 Alça
5 Escala de marcação de nível de água 11 Interface do tubo de entrada de água
6 Interface de drenagem
4. Lista de experimentos
Experimento 1: Pesquisa relacionada ao fluxo de jato (diâmetro, velocidade) na saída do dispositivo
Experimento 2: Determinação da perda de pressão e do coeficiente de contração para diferentes perfis de saída
Experimento 3: Determinação da vazão para diferentes alturas de descarga
