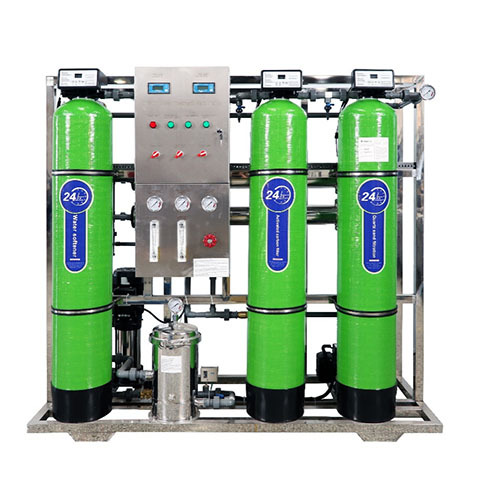

SMTF3118 Equipamento de treinamento para estação de tratamento de água, equipamento de laboratório de hidrodinâmica, equipamento educacional, equipamento de ensino1. Introdução ao Produto
1.1 Descrição do Produto
A osmose reversa refere-se ao uso de pressão suficientemente alta para separar o solvente (geralmente água) em uma solução através de uma membrana de osmose reversa (uma membrana semipermeável), em direção oposta à pressão osmótica. Utilizando o processo de osmose reversa com uma pressão maior que a pressão osmótica, o líquido pode ser separado, purificado ou concentrado.
A tecnologia de osmose permite a remoção eficaz de sais dissolvidos, coloides, bactérias, vírus, toxinas bacterianas e a maior parte da matéria orgânica presente na água.
1.2 Características do Produto
1. Função de detecção da qualidade da água em tempo real, permitindo compreender a qualidade da água de saída a qualquer momento. (Aplicável à instalação de equipamento de detecção de TDS; não aplicável caso não esteja instalado)
2. Controle totalmente automático por controlador programável, sistema de operação intuitivo, com apenas um botão ou seletor para operar o equipamento.
O equipamento possui proteção contra interrupção do fornecimento de água e função de desligamento total da água.
3. O sistema realiza a lavagem automática ao ser ligado, evitando o incômodo da lavagem manual, o que prolonga efetivamente a vida útil da membrana de osmose reversa.
4. Aparência refinada e alto desempenho de segurança.
5. Exibição em tempo real das funções de lavagem, produção de água, nível de água e falta de água.
6. O equipamento possui um programa de lavagem temporizada ao ser ligado, com funções de proteção contra baixa e alta pressão.
2. Especificações técnicas
2.1 Parâmetros técnicos
Parâmetros de alimentação: CA trifásico 220V
Parâmetros de pressão de trabalho: pressão frontal da membrana 0,8 kg, pressão da água residual 0,5 kg, a pressão de trabalho não pode exceder 10 kg.
Requisitos de pressão da fonte de água: a pressão da água deve estar entre 0,15 e 0,4 MPa.
Condições de trabalho: o ambiente de trabalho do equipamento é de 5℃ a 45℃. (O superaquecimento e o resfriamento excessivo danificarão o equipamento)
2.2 Dimensões e peso
Dimensão 1: 1750 mm * 650 mm * 1600 mm
Peso 1: <350 kg
3. Nomes dos componentes do produto e introdução às suas funções
3.1 Corpo principal do produto
Nº Nome
1 Cabeçote da bomba do filtro de amaciamento
2 Filtro de amaciamento
3 Caixa elétrica
4 Bomba de alta pressão
5 Cabeçote da bomba do filtro de carvão ativado
6 Ponto de coleta para detecção da qualidade da água
7 Cabeçote da bomba do filtro de areia de quartzo
8 Manômetro de pressão de água bruta 1
9 Manômetro de pressão de água pura
10 Manômetro de pressão da pré-membrana
11 Manômetro de pressão de água bruta 2
12 Medidor de vazão de água pura
13 Medidor de vazão de água bruta
14 Válvula reguladora de vazão de água bruta
15 Filtro de carvão ativado
16 Filtro de areia de quartzo
17 Manômetro de precisão
18 Filtro de precisão
19 Interruptor de controle de pressão
20 Bomba de água
3.2 Parte elétrica do produto
Nº Nome
1 Medidor de condutividade de água pura
2 Medidor de condutividade de água bruta
3 Luz indicadora de energia
4 Luz indicadora de operação da bomba de água bruta
5 Luz indicadora de operação de retrolavagem
6 Luz indicadora de operação da bomba de reforço
7 Interruptor de energia
8 Interruptor da bomba de água bruta
9 Interruptor da bomba de reforço
3.3 Acessórios do produto
Nº Nome
1 Membrana de osmose reversa RO
2 Interruptor de flutuação
3 Caixa de ferramentas para teste de qualidade da água
4 Membrana filtrante
4. Lista de Configuração do Produto
Nº Nome Qtd.
1 Cabeçote da bomba de filtro 3
2 Filtro de areia de quartzo 1
3 Manômetro de precisão 1
4 Filtro de precisão 1
5 Interruptor de controle de pressão 1
6 Bomba de água 1
7 Filtro de carvão ativado 1
8 Filtro de amaciamento 1
9 Manômetro de água bruta 2
10 Manômetro de água pura 1
11 Manômetro antes da membrana 1
12 Medidor de vazão 2
13 Tanque de filtro de osmose reversa RO 2
14 Bomba de alta pressão 1
15 Medidor de condutividade 2
16 Luz indicadora 4
17 Interruptor 1
18 Chave 1
19 Membrana de osmose reversa RO 1
20 Interruptor de nível 2
21 Caixa de ferramentas para teste de qualidade da água 1
22 Membrana de filtro 5
5. Lista de experimentos de ensino do produto
(1) Preparação antes da instalação do equipamento de treinamento
(2) Processo de instalação do equipamento de treinamento
(3) Método de lavagem do equipamento de treinamento e substituição dos materiais filtrantes
(4) Uso da máquina de osmose reversa
